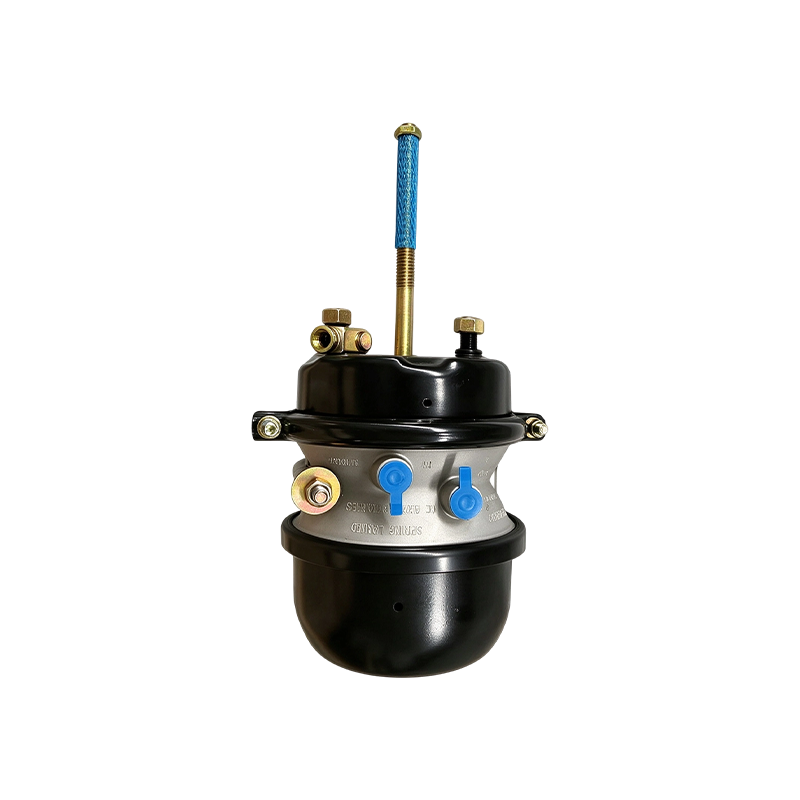

La mecánica operativa y la integración estructural de una cámara de freno DD en vehículos comerciales

La red de frenado neumático de un vehículo comercial pesado requiere mecanismos independientes para gestionar la desaceleración dinámica y la inmovilización estacionaria. Para ahorrar espacio estructural y reducir la complejidad mecánica, la ingeniería moderna utiliza un actuador de doble diafragma, comúnmente conocido como cámara de freno DD o cámara de freno de resorte. Este componente alberga dos sistemas operativos distintos dentro de una sola carcasa en tándem, lo que permite que una sola varilla de empuje ejecute las funciones de frenado de servicio y de estacionamiento. Comprender cómo interactúan estas fuerzas neumáticas y mecánicas separadas dentro de la carcasa de la cámara es esencial para los mecánicos de flotas, los ingenieros de transporte y los especificadores de componentes. Como fabricante dedicado de componentes de sistemas de frenos de vehículos comerciales, Zhejiang Rongzhan Machinery Co., Ltd. fabrica estos actuadores especializados de doble compartimento para respaldar los requisitos de rendimiento y seguridad de las flotas de transporte globales.

Arquitectura de dos compartimentos y diseño interno

Una cámara de freno DD se construye conectando dos carcasas funcionales separadas en una configuración en tándem en línea. La sección delantera, que se encuentra más cerca del enlace del ajustador de tensión, es la cámara del freno de servicio y alberga un diafragma de goma estándar y un resorte de retorno ligero. Directamente detrás de este compartimento se encuentra la sección del freno de mano, que contiene un diafragma secundario y un resorte helicoidal de acero de alta resistencia y alta resistencia mantenido bajo compresión mecánica extrema. Una sólida pared central interna aísla físicamente estas dos cámaras entre sí y al mismo tiempo permite que pase un tubo de empuje central para transferir fuerza desde la sección trasera a la varilla de empuje delantera. Zhejiang Rongzhan Machinery Co., Ltd. utiliza estrictos sistemas de control de calidad para ensamblar estos estampados de acero de múltiples etapas, lo que garantiza que los sellos centrales eviten cualquier fuga cruzada de aire comprimido entre las zonas operativas separadas.

La mecánica de presión positiva del frenado de servicio

Durante condiciones normales de conducción, el pesado resorte en el compartimiento de estacionamiento trasero permanece completamente comprimido e inactivo porque el sistema mantiene una presión neumática constante contra el diafragma de estacionamiento para contrarrestar la fuerza del resorte. Cuando el operador del camión presiona el pedal para reducir la velocidad del vehículo, el aire comprimido regulado ingresa exclusivamente a través del puerto de servicio delantero. Esta presión de aire fuerza al diafragma de servicio delantero hacia adelante, comprimiendo el ligero resorte de retorno interno y empujando la varilla de empuje hacia afuera, hacia el ajustador de tensión. Tan pronto como el conductor levanta el pie del pedal, la válvula de pie expulsa el aire comprimido del puerto de servicio delantero, lo que permite que el resorte de retorno interno empuje instantáneamente el diafragma y la varilla de empuje a sus posiciones de reposo originales, liberando los frenos y permitiendo que las ruedas giren libremente.

Los principios a prueba de fallos del estacionamiento y la activación de emergencia

La función del freno de mano funciona según un principio de inversión, basándose en la eliminación de la presión neumática en lugar de su aplicación. Cuando el conductor del camión tira de la válvula de estacionamiento del tablero para estacionar el vehículo, o si una falla inesperada del sistema causa una pérdida repentina de la presión de aire del depósito principal, el aire comprimido que retiene el diafragma de estacionamiento trasero se escapa a través de las líneas de control del tractor. Privado de resistencia neumática, el pesado resorte helicoidal interno se expande con una fuerza significativa, impulsando el tubo de empuje interno hacia adelante a través de la pared central. Este tubo presiona directamente contra el conjunto del diafragma de servicio, forzando la varilla de empuje principal hacia afuera para aplicar los frenos de base. Debido a que esta fuerza de sujeción se mantiene enteramente mediante la tensión mecánica bruta del resorte, el camión permanece bloqueado en su lugar indefinidamente sin requerir ninguna presión de aire restante dentro del sistema.

Mecanismos de jaula mecánica para la seguridad del mantenimiento

Debido a que el resorte de estacionamiento interno dentro de una cámara de freno DD almacena una enorme energía mecánica cuando se comprime, el mantenimiento o reemplazo de estas unidades requiere un estricto cumplimiento de los protocolos de manejo seguro. Si un vehículo experimenta una pérdida total de aire en la carretera y necesita ser remolcado, los frenos de resorte se bloquearán automáticamente, evitando que las ruedas giren. Para evitar este bloqueo mecánico de manera segura, se debe insertar un perno de jaula de acero especializado en la tapa trasera de la carcasa de la recámara. Al enrollar este perno roscado en el sentido de las agujas del reloj, un técnico tira manualmente la placa de presión interna hacia atrás, comprimiendo y bloqueando mecánicamente el pesado resorte lejos del tubo de empuje. Zhejiang Rongzhan Machinery Co., Ltd. incorpora marcas de instrucciones claras y hardware de jaula de alta resistencia en toda su línea de producción, lo que permite al personal de mantenimiento desactivar la sección de emergencia de forma segura durante los ciclos de reemplazo.

Integración con programas modernos de mantenimiento de flotas

La implementación de actuadores de doble diafragma en arquitecturas de camiones y remolques comerciales reduce significativamente los requisitos de inventario de piezas y, al mismo tiempo, garantiza distancias de frenado estables bajo diversos pesos de carga útil. El mantenimiento de estas unidades en tándem implica verificar los límites de recorrido de la varilla de empuje, mantener los orificios de drenaje internos de la carcasa libres de obstrucciones y usar aerosoles de solución de diagnóstico para verificar que los sellos de la pared central no se hayan degradado con el tiempo. El enfoque de fabricación de Zhejiang Rongzhan Machinery Co., Ltd. se centra en equilibrar una capacidad de producción estable con inspecciones de calidad cuidadosas, entregando componentes de reemplazo confiables y rentables que se ajustan directamente a las configuraciones estándar de mantenimiento de flotas globales sin requerir adaptaciones personalizadas o ajustes de soportes estructurales.
