Cámara de freno DP personalizada: puertos, carrera y opciones de construcción completamente explicadas

Un gerente de compras de OEM nos envió una vez una cámara de freno DP que había sido extraída de un vehículo prototipo. La carrera fue correcta y el diafragma estaba intacto, pero el puerto no coincidía con la línea de aire del camión y la varilla de empuje era 12 mm demasiado corta para la geometría del ajustador de tensión. La pieza no estaba defectuosa; era simplemente una unidad original a la que nunca se le había preguntado si el soporte, el conector y la demanda de carrera del vehículo eran diferentes. Esa es la verdadera razón por la que existe el mercado personalizado de cámaras de freno DP: para hacer que la cámara se ajuste al vehículo en lugar de obligar al vehículo a aceptar una pieza estándar.

Aquí está la conclusión desde el principio. Una cámara de freno DP personalizada es la opción correcta cuando el tipo de puerto, la carrera, la geometría de la varilla de empuje, el acabado de la carcasa o la documentación de prueba de una unidad estándar no se ajustan a su aplicación. La fábrica que controla su propia fundición, estampado y pruebas de laboratorio es la que entregará una pieza genuinamente personalizada en lugar de una unidad original modificada.

Qué es una cámara de freno DP y cuándo se hace necesaria una personalización

Las cámaras de freno DP pertenecen a la familia de cámaras de freno S-Cam, que también incluye cámaras de servicio DD (doble diafragma) y simples. Una unidad DP utiliza un diafragma para la aplicación del freno de servicio y una unidad de resorte estilo pistón para el estacionamiento y el frenado de emergencia. La sección de estacionamiento estilo pistón hace que el paquete general sea más compacto que un diseño de doble diafragma, razón por la cual las cámaras DP aparecen con frecuencia en tractores y remolques europeos donde el espacio entre ejes es limitado.

La costumbre no es un lujo en estas situaciones; es un requisito:

• Su sistema de aire utiliza conectores Voss mientras que la cámara estándar viene con un puerto M22.
• La longitud de la varilla de empuje o la geometría de la horquilla deben cambiar para alinearse con el ajustador de tensión.
• El espacio libre de montaje disponible obliga a un cuerpo más corto o a una orientación de puerto diferente.
• El vehículo circula en una región con mucha sal y necesita una protección de superficie específica.

Cinco especificaciones que definen una cámara de freno DP personalizada

1. Tipo de puerto y conexión

El puerto es el primer desajuste que descubren la mayoría de los compradores. Las cámaras DP se fabrican comúnmente con un puerto hembra M22 x 1,5 o una conexión tipo Voss. M22 es el puerto métrico convencional utilizado con accesorios de aire estándar; Voss es un conector enchufable ampliamente especificado en tractores y remolques fabricados en Europa porque ahorra tiempo de montaje y reduce el riesgo de roscas cruzadas. Si su flota utiliza Voss como estándar, una cámara M22 estándar obliga a un adaptador, lo que agrega un punto de fuga y mano de obra adicional. Especificar el puerto en fábrica elimina ese riesgo por completo.

Para una construcción sellada con una envoltura compacta y accesorios métricos, la cámara sellada T2424DP con puerto M22 es un punto de partida típico. En el lado de Voss, la versión corta T2424DP con conexión Voss muestra cómo se puede acortar el cuerpo manteniendo la misma carrera efectiva, lo cual es útil cuando la recámara se encuentra cerca del eje o del riel del marco.

T2424DP Cámara de freno de carrera corta con conexión Voss Esta cámara compacta se adapta a espacios reducidos de ejes o rieles del bastidor y al mismo tiempo conserva una carrera efectiva. Su diseño corto y su interfaz Voss ayudan a mantener la integridad del sello y una fácil instalación en chasis de vehículos pequeños. Ver producto →

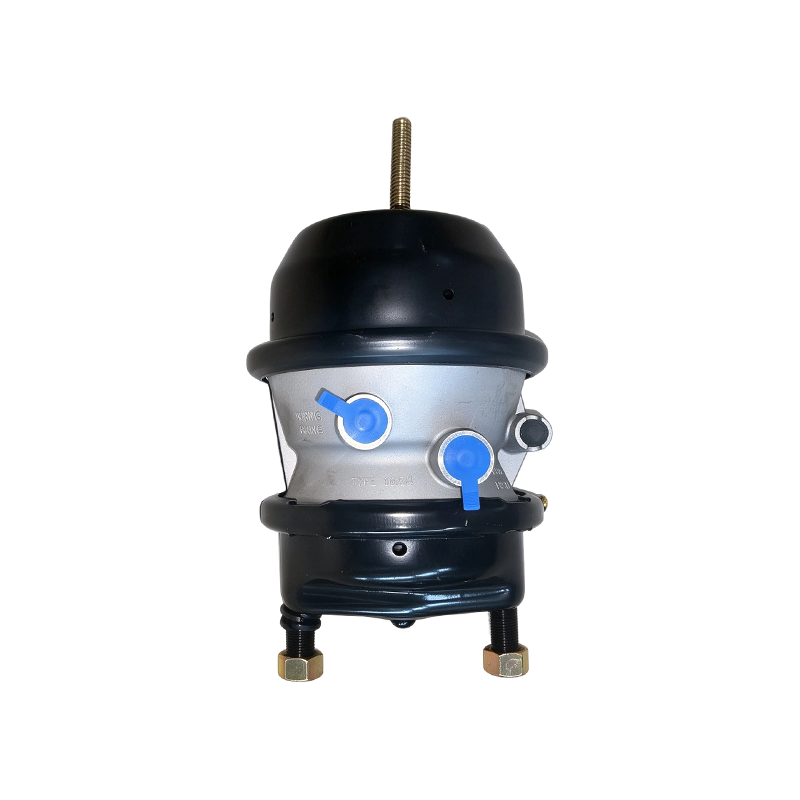

2. Longitud del trazo

La carrera es la distancia que recorre la varilla de empuje desde la posición completamente liberada hasta la posición completamente aplicada. Las cámaras DP estándar suelen proporcionar alrededor de 2,5 pulgadas de recorrido; Las versiones de carrera larga y de 3 tiempos lo extienden a aproximadamente 3 pulgadas. El recorrido adicional se vuelve valioso cuando las pastillas de freno están desgastadas y el ajustador de holgura está cerca del final de su rango, porque la varilla de empuje permanece dentro de la banda de fuerza eficiente de la cámara en lugar de tocar fondo. La compensación es física: una carrera más larga cambia la longitud total del cuerpo y el espacio libre requerido para la instalación. Mida el espacio disponible en el eje antes de elegir una versión de 3 tiempos.

3. Varilla de empuje y geometría de montaje

La varilla de empuje no es una varilla genérica. Se puede entregar una cámara DP personalizada con una varilla larga para una conexión estándar, una horquilla soldada cuando se presiona o suelda una horquilla en el extremo, una varilla más corta para instalaciones ajustadas o un ángulo de horquilla especial para un modelo de vehículo específico. La geometría de montaje también incluye la posición de los pernos de sujeción y el ángulo de rotación del puerto de servicio. Los compradores OEM envían modelos CAD; Los compradores del mercado de accesorios miden la cámara antigua. Un proveedor responsable archivará los planos del pedido para que cada pedido repetido coincida exactamente.

4. Material de la carcasa y protección de superficies

La mayoría de las cámaras DP utilizan una carcasa de aluminio fundido porque es liviana y resiste la corrosión mucho mejor que una carcasa de acero pintado. El acabado de la superficie es el detalle que se subestima: una cámara que funciona en una región con sal de carretera en invierno necesita un revestimiento que sobreviva al impacto de piedras y productos químicos. Especifique el tratamiento de la superficie en la etapa de cotización y solicite datos de pruebas de corrosión. Este es también el escenario para el etiquetado privado, con su número de pieza, logotipo o código de barras impreso en la portada o impreso en la etiqueta.

5. Pruebas y documentación

Una cámara DP verdaderamente personalizada llega con evidencia. Debido a que el diafragma, el resorte y la carcasa de fundición interactúan, cambiar un elemento cambia la curva de rendimiento. Una fábrica con su propio laboratorio puede proporcionar informes de alta y baja temperatura, resultados de pruebas de vida útil y una curva de rendimiento para su configuración específica. Cuando el proveedor posee la certificación IATF 16949, esa documentación es parte del proceso de producción, no un extra pagado.

Una lista de verificación de especificaciones práctica antes de enviar la consulta

Estos seis parámetros cubren el 90 por ciento de los errores de cotización. Anótelos antes de contactar con un proveedor.

Mantenga un elemento más en la lista. Una cámara personalizada eventualmente necesitará piezas de repuesto. Si la fábrica también ofrece un kit de reparación de la cámara de freno DP con el diafragma, los resortes y los sellos adecuados, una reconstrucción futura se mantendrá lo más cerca posible del rendimiento original. Confirme que exista el kit de reparación para su número de pieza personalizado exacto antes de que se ejecute el primer lote de producción.

Descripción general de proveedores de kits de reparación de cámara de freno DP Un kit de reconstrucción para cámaras de freno tipo pistón, que incluye cubierta superior, carcasa, cuerpo central y resortes. Permite reemplazar piezas desgastadas sin reemplazar la cámara completa, lo que reduce el costo y el tiempo de inactividad al tiempo que preserva el rendimiento de frenado. Ver producto →

Por qué la fundición a presión y el estampado internos cambian el juego personalizado

Existe una diferencia práctica entre un proveedor que posee sus talleres de fundición a presión y estampado y uno que solo ensambla piezas compradas. La carcasa fundida es donde se crean las roscas de los puertos, los asientos del diafragma y las superficies de montaje. Si el proveedor controla la fundición, puede ajustar el espesor de la pared, mover un saliente de ubicación o rotar la orientación del puerto sin esperar a una fundición externa. El estampado interno hace lo mismo con la carcasa del resorte y las placas de montaje: los plazos de entrega se reducen, las tolerancias se mantienen ajustadas y no se agrega ningún margen comercial en el medio.

Ése es el enfoque detrás de la línea de producción de Zhejiang Rongzhan Machinery. La compañía opera sus propios talleres de fundición a presión y estampado de aluminio, mantiene un laboratorio interno para pruebas de temperatura y vida útil, y reporta una capacidad de más de tres millones de juegos por año. Cada cámara se verifica antes de la entrega y la certificación IATF 16949 de la empresa cubre todo el proceso de fabricación. Esta es la respuesta práctica a la pregunta "¿cómo se verifica una cámara personalizada?" La respuesta: lo verifica la misma fábrica que lo construyó, con el mismo equipo de prueba utilizado para una muestra de una sola pieza y un lote de 10.000 piezas. Más detalles sobre la configuración de fabricación de la empresa están disponibles en el acerca de la pagina .

Para ver más de cerca por qué el sellado de la cámara y la carrera afectan directamente la seguridad de los vehículos comerciales, el nota de la industria sobre cómo una cámara de freno garantiza la seguridad comercial Explica el mecanismo en términos sencillos.

La conclusión es simple. Cuando pides una cámara de freno DP personalizada, estás apostando al control de la fábrica sobre sus propios procesos. El tipo de puerto, la carrera, la geometría de la varilla de empuje, el acabado de la superficie y la documentación de prueba son las cinco decisiones que definen la pieza. Un fabricante con fundición, estampado y pruebas de laboratorio internas puede convertir esas decisiones en una cámara que se ajuste, selle y dure. Solicite el informe de prueba, solicite ver el taller de fundición y escriba las especificaciones de puerto y carrera. Esa es la diferencia entre una pieza original modificada y una cámara de freno DP genuinamente personalizada.
