Cámara de freno S-Cam para camiones de servicio pesado: tamaños, tipos y guía de selección

Un camión llega al taller con la luz de advertencia de nivel bajo de aire parpadeando al final de una ruta de entrega. El técnico rastrea la fuga hasta el eje motriz derecho: la cámara del freno de leva S silba a través de la banda de sujeción en el momento en que se aplican los frenos de servicio. La carrera de la varilla de empuje supera el límite de ajuste de 2 pulgadas y el diafragma se ha agrietado a lo largo de su línea de pliegue. La falla es fácil de encontrar, pero la decisión de reemplazarla es donde ocurren los errores.

Una cámara de freno de leva S de servicio pesado está especificada por más de un número de pieza. La familia de cámaras, el área efectiva, la carrera, el estilo de puerto y la configuración de montaje deben coincidir con el eje. Elija la combinación incorrecta y el camión volverá a estar en la bahía en cuestión de semanas, a menudo con una inspección de frenos rechazada o una falla en la carretera. Esta guía explica qué significan las marcas, qué comprobar antes de realizar el pedido y cómo seleccionar una cámara que seguirá funcionando años después.

Qué hace realmente una cámara de freno S-Cam

Una cámara de freno de leva en S convierte el aire comprimido en fuerza mecánica que detiene un camión pesado. Cuando el conductor aplica el freno, el aire del depósito ingresa al puerto de presión y empuja contra un diafragma de goma. El diafragma mueve una varilla de empuje hacia afuera, la varilla de empuje gira el ajustador de tensión y el ajustador de tensión gira la leva en S. El perfil curvo de la leva extiende las dos zapatas de freno contra el tambor, generando fricción en la rueda.

La clasificación de la cámara determina cuánta fuerza puede producir el freno de base, porque la fuerza es igual a la presión del aire multiplicada por el área del diafragma. A 100 psi, una cámara Tipo 30 con 30 pulgadas cuadradas de área efectiva de diafragma ofrece aproximadamente 3000 libras de fuerza de varilla de empuje; un Tipo 36 entrega alrededor de 3600 libras. Por eso es importante igualar el tamaño: una cámara de tamaño insuficiente no puede proporcionar la fuerza de sujeción para la que fue diseñado el eje.

La secuencia operativa en resumen:

• El aire comprimido ingresa al puerto de la cámara.
• El diafragma desvía y extiende la varilla de empuje.
• La varilla de empuje hace girar el ajustador de tensión y el eje de leva S.
• La leva S empuja las zapatas hacia afuera contra el tambor.

Cámaras de servicio, DD y DP: qué significan las etiquetas

Los vehículos comerciales utilizan tres familias de cámaras principales y la etiqueta estampada en la carcasa indica qué trabajo realiza la cámara.

• Cámara de freno única (de servicio): proporciona frenado de servicio únicamente. Es estándar en los ejes direccionales y en las posiciones del remolque donde el freno de mano se maneja en otro lugar.

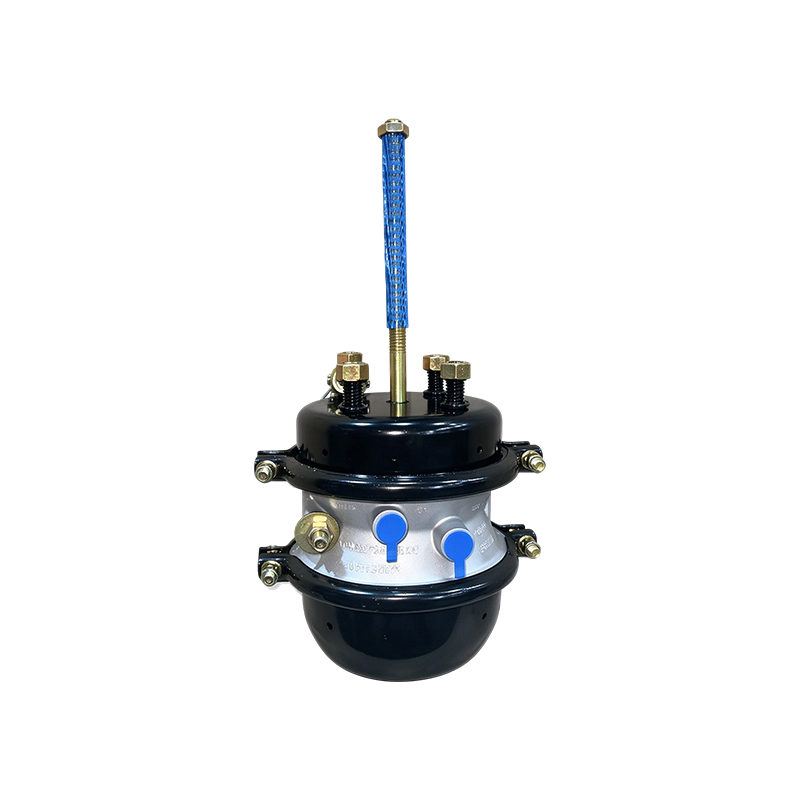

• Cámara de freno de resorte DD (doble diafragma): combina una cámara de servicio con un freno de estacionamiento y de emergencia aplicado por resorte. Cuando la presión del aire cae por debajo de la fuerza del resorte, el resorte de potencia aplica el freno mecánicamente. Las cámaras DD son la opción habitual para los ejes motrices.
• Cámara de freno de resorte DP: una variante en la que la sección del freno de mano utiliza una disposición de tipo pistón en lugar de un segundo diafragma. Las cámaras DP son comunes en ejes de servicio pesado construidos alrededor de sistemas portuarios europeos, incluidos los accesorios tipo Voss.

Para camiones y remolques de servicio pesado, el reemplazo solicitado con mayor frecuencia es una cámara DD Tipo 30. La cámara de freno negra de varilla larga T2430 está construida en esta familia: un diseño Tipo 30 DD con una varilla larga para conexión directa al ajustador de tensión, lo que simplifica la instalación en ejes de leva S estándar.

T2430 Cámara de freno negra de varilla larga para tipo 30 DD Esta cámara de freno Tipo 30 DD cuenta con una varilla larga para conexión directa del ajustador de tensión en ejes S-cam. Ofrece un diseño de doble abrazadera, longitud de varilla recortable y un diafragma engrosado resistente al aceite para un frenado duradero y resistente. Ver producto →

Escriba el número y el trazo: los dos números que más importan

El número de tipo estampado en la carcasa es el área efectiva del diafragma en pulgadas cuadradas. Los tipos 16, 20, 24, 30 y 36 cubren casi todos los vehículos comerciales pesados ​​que circulan por la carretera. La siguiente tabla muestra la fuerza aproximada de la varilla de empuje que cada tipo puede generar a una presión operativa típica de 100 psi.

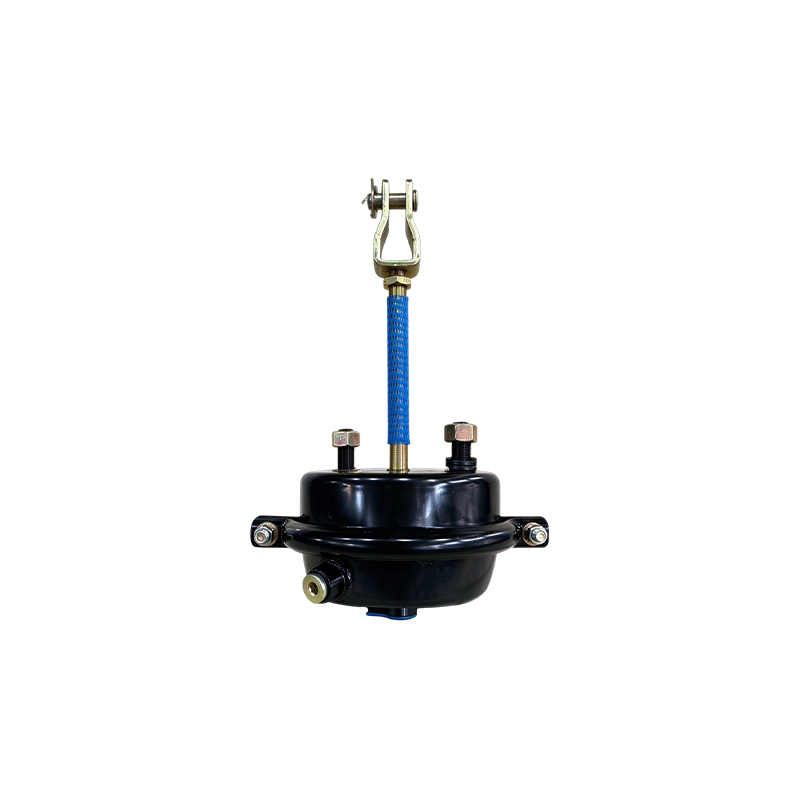

La segunda especificación es la carrera: la distancia que puede recorrer la varilla de empuje. Las cámaras de carrera estándar se adaptan a revestimientos nuevos o ligeramente desgastados. Las cámaras de carrera larga añaden un recorrido utilizable sin cambiar el área del diafragma, por lo que la varilla de empuje se mantiene dentro de su rango eficiente a medida que los revestimientos se desgastan y el ajustador de holgura se afloja más. Una cámara Tipo 30, por ejemplo, está disponible con una carrera estándar de 2 1/2 pulgadas y una versión de carrera larga de 3 pulgadas. Si su operación pasa por pendientes exigentes o rutas de alto kilometraje, las versiones de carrera larga valen el pequeño costo adicional.

Puertos, accesorios y montaje: donde el intercambio se vuelve complicado

El puerto es la trampa de intercambio más común. Una cámara que se ajuste físicamente aún puede no aceptar el conector de la línea de aire. Los sistemas de aire norteamericanos suelen utilizar puertos roscados NPT, mientras que los sistemas de frenos de diseño europeo suelen utilizar conexiones métricas y de tipo Voss. Antes de realizar el pedido, confirme el tamaño de la rosca en la línea de aire del camión: los puertos adaptadores de 1/4 de pulgada NPT, 3/8 de pulgada NPT, M22 y M18 aparecen en los modelos actuales de servicio pesado.

El hardware de montaje sigue la misma lógica. Algunas cámaras se suministran con una varilla larga y una horquilla para conexión directa al ajustador de tensión; otros utilizan una horquilla soldada o una brida tipo perno. La cámara de freno simple T24 2.5, por ejemplo, es una unidad Tipo 24 con un orificio M18, adecuada para instalaciones que dirigen el suministro de aire a través de un banjo o un adaptador. Verifique la longitud de la varilla de la cámara anterior, el tamaño del pasador de horquilla y el puerto antes de realizar un pedido.

Cómo confirmar que la cámara es el problema

Las cámaras de freno no fallan sin previo aviso. Las señales son específicas y estas comprobaciones le indicarán si la propia cámara tiene la culpa:

• Fuga de aire: rocíe agua con jabón alrededor de la banda de sujeción, el puerto y el respiradero. Las burbujas que aparecen cuando se aplican los frenos indican una fuga en el diafragma.
• Carrera excesiva: si la carrera de la varilla de empuje permanece más allá del límite de ajuste de 2 pulgadas incluso después de restablecer el ajustador de tensión, la cámara ha perdido su recorrido de reserva.
• Silbido en el respiradero: el aire que se escapa del respiradero al soltarlo indica un diafragma de servicio dañado; El aire que se escapa mientras está estacionado indica una fuga en la cámara del resorte.
• Daños en la carcasa: grietas, corrosión intensa o una banda de sujeción deformada significan que se debe reemplazar la cámara.
• Liberación errática: una varilla de empuje que se pega o regresa lentamente indica un resorte de retorno roto o contaminación dentro de la cámara.

Si la carcasa está en buen estado y la falla se limita al diafragma y los sellos, un kit de reparación suele ser la ruta más económica. El kit de reparación de la cámara de freno DD reemplaza el diafragma, el resorte de potencia y los componentes de sellado para que la unidad original pueda volver a funcionar sin reemplazar toda la carcasa.

Kit de reparación de cámara de freno DD para reemplazo de diafragma y resorte Este kit de reparación restaura las cámaras de freno de doble diafragma reemplazando el diafragma, el resorte de potencia y los sellos. Reduce los costos de mantenimiento y el tiempo de inactividad al tiempo que garantiza un ajuste preciso y un rendimiento de frenado confiable después de la instalación. Ver producto →

¿Qué hace que una cámara de servicio pesado sea confiable?

Una cámara de freno tiene pocas piezas móviles, pero funciona en un entorno exigente: calor que irradia el tambor, sal de la carretera, agua pulverizada y flexión continua del diafragma. La confiabilidad proviene de los materiales y la disciplina de fabricación. El compuesto del diafragma debe permanecer flexible a bajas temperaturas y resistir el ozono y el agrietamiento por calor. El sellado entre la sección de servicio y la sección de resorte determina si la cámara desarrolla fugas de aire después de miles de ciclos. La carcasa y el acabado de la superficie deciden cuánto tiempo la unidad sobrevive al impacto de piedras y sal de la carretera. Un fabricante que realiza pruebas a temperaturas altas y bajas, verifica el rendimiento del sellado durante ciclos repetidos e inspecciona cada unidad antes del envío puede documentar los márgenes que ocultan las piezas baratas.

Por eso los compradores profesionales se fijan tanto en la fábrica como en el precio. Rongzhan opera sus propios talleres de estampado y fundición a presión de aluminio, por lo que la carcasa, las piezas de montaje y el tratamiento de la superficie se controlan internamente desde la materia prima hasta la pieza terminada. La empresa realiza una inspección previa al envío al 100% y publica artículos técnicos sobre Rendimiento de sellado bajo cambios de temperatura. que vale la pena leer antes de establecer una especificación.

Qué verificar antes de comprar

Para un administrador de flota, distribuidor o comprador OEM, la lista de verificación final se ve así:

• Marcas: el sello de la carcasa muestra el tipo y el trazo. No acepte cámaras sin marcar para existencias críticas para la seguridad.
• Puerto y rosca: compárelo con el conector de la línea de aire del camión.
• Montaje: varilla larga, horquilla soldada o brida; Mida el orificio del pasador de horquilla si es posible.
• Documentación: solicite dibujos dimensionales e informes de pruebas en condiciones de frío y calor.
• Opciones de materiales: acabados recubiertos o de zinc para regiones con sal en las carreteras, compuestos de caucho específicos para climas extremos.

Un proveedor que controla su propia fundición y estampación, y que publica sus Antecedentes y certificación de fabricación. , es más fácil calificar que un comerciante que no puede mostrar dónde se fabrican las piezas. Esa transparencia es aún más importante cuando se piden piezas de freno para camiones que circulan por rutas transfronterizas con diferentes estándares de inspección.

La cámara de freno S-cam parece una simple lata con una varilla, pero cada detalle (el área del diafragma, la carrera, el puerto, el montaje) determina si el freno funciona según lo diseñado. Haga coincidir todos ellos, verifique el proveedor y la cámara hará su trabajo durante cientos de miles de millas.
