La ventaja mecánica y la mecánica de transmisión de fuerza de las cámaras de freno de cuña

Los frenos de base de vehículos comerciales se basan en diferentes métodos para convertir la fuerza lineal de la varilla de empuje de los actuadores neumáticos en la fuerza radial hacia afuera necesaria para presionar las zapatas de freno contra un tambor giratorio. El diseño más común es el sistema S-cam, que utiliza un ajustador de holgura externo y un árbol de levas largo para girar un perfil de leva excéntrico entre los rodillos de las zapatas de freno. Sin embargo, un diseño alternativo conocido como configuración de freno de cuña utiliza un enfoque mecánico de acción directa en el que un perfil de cuña interno se acciona entre dos pistones opuestos dentro del conjunto de freno. Esta diferencia arquitectónica altera las rutas de transmisión de fuerza, cambia las pérdidas por fricción y modifica el peso total del equipo de extremo de rueda. La evaluación de estos rasgos básicos de ingeniería revela por qué las cámaras de freno de cuña ofrecen características distintivas de eficiencia mecánica en operaciones de carga útil pesada. Como exportador y fabricante global de componentes de sistemas de frenos de vehículos comerciales, Zhejiang Rongzhan Machinery Co., Ltd. analiza estos diversos sistemas de transmisión de fuerza para construir actuadores confiables y precisos para configuraciones de transporte en todo el mundo.

Rutas de entrega de fuerza lineal axial directa

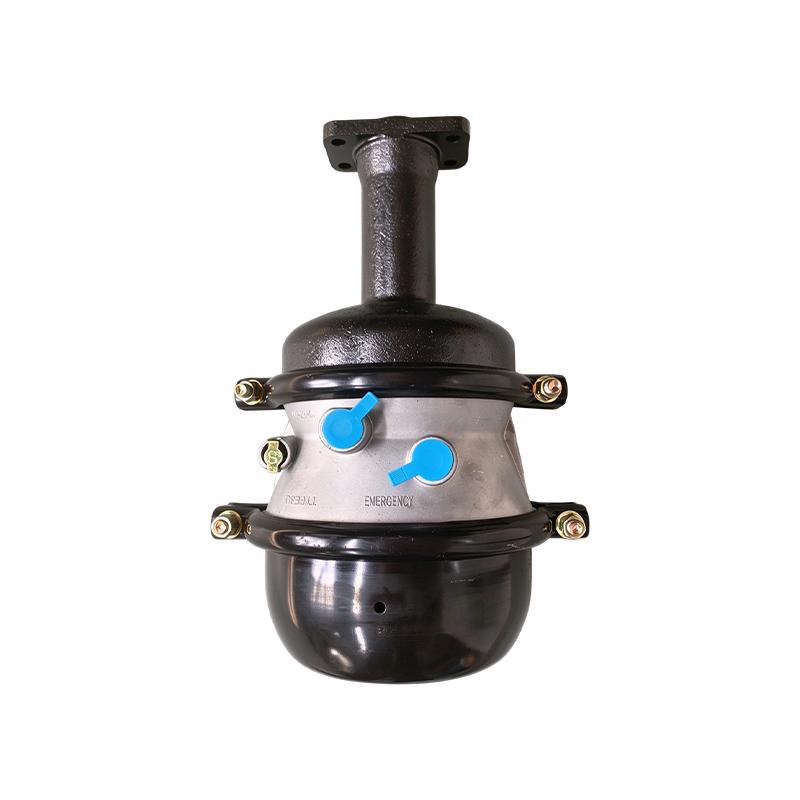

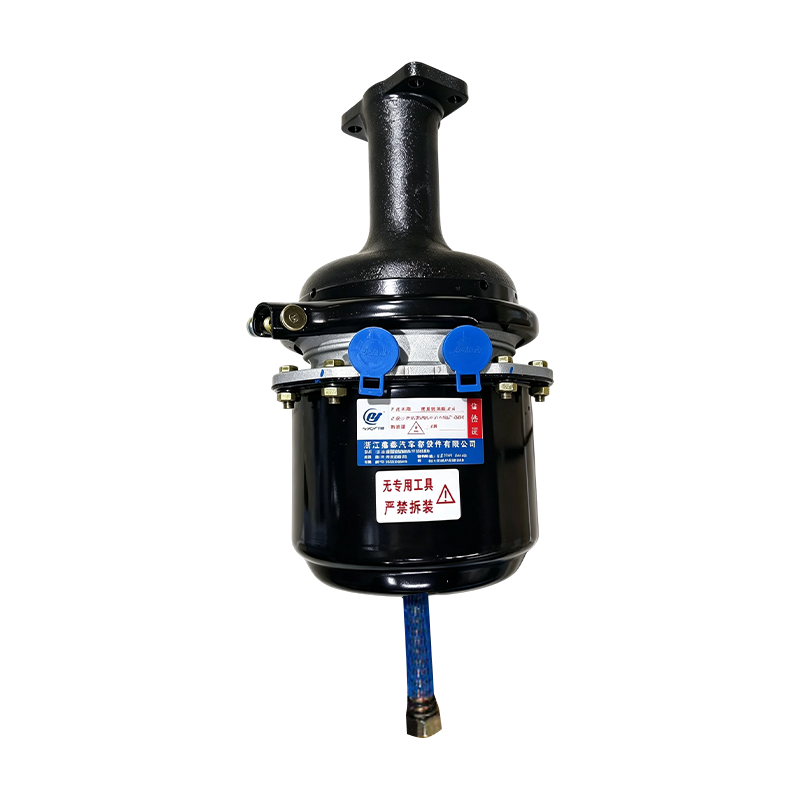

La explicación principal para la mayor eficiencia mecánica de un cámara de freno de cuña es la configuración en línea recta de su sistema de entrega de fuerza. En una configuración de leva en S, el movimiento lineal de la varilla de empuje de la cámara de freno debe pasar primero a través de un brazo ajustador de holgura externo, que traduce ese recorrido lineal en par de rotación a lo largo de un árbol de levas largo, que luego se convierte nuevamente en fuerza lineal hacia afuera en la cabeza de la leva. Este camino de múltiples etapas introduce deflexiones de torsión menores y múltiples superficies de fricción de contacto que absorben energía cinética. Una cámara de freno en cuña elimina estos pasos mecánicos al montarse directamente en la carcasa de la araña del freno. Cuando la presión del aire llena la cámara, la varilla de empuje impulsa una cuña sólida recta entre dos cojinetes de rodillos de baja fricción, empujando los pistones de freno internos hacia afuera a lo largo de un plano axial único y continuo. Zhejiang Rongzhan Machinery Co., Ltd. monitorea estas estrechas tolerancias estructurales durante la producción de su carcasa de acero embutido, asegurando que la varilla de empuje mantenga una alineación axial precisa con el mecanismo de cuña interna.

Reducción de la deflexión torsional y el juego de componentes

La eficiencia mecánica se degrada considerablemente cuando las piezas estructurales se flexionan o giran bajo altas presiones de sujeción, ya que una parte de la energía neumática entrante se desperdicia simplemente distorsionando el hardware metálico en lugar de empujar los revestimientos de fricción. Debido a que los sistemas de levas S dependen de un árbol de levas de acero largo y sólido para cerrar el espacio entre el riel del bastidor y el cubo de la rueda, este eje sufre una torsión torsional menor cada vez que se aplica una presión de aire intensa. Este movimiento de torsión aumenta la longitud de carrera requerida de la cámara de freno y ralentiza el tiempo de inicialización de los frenos básicos. Las cámaras de freno de cuña evitan por completo esta pérdida de torsión porque no utilizan ejes giratorios ni palancas externas para transmitir fuerza. La cuña mecánica ingresa al conjunto de rodillos sin juego rotacional, lo que significa que la fuerza de entrada se traduce inmediatamente en una expansión de la zapata hacia afuera sin pérdida por la flexión del componente.

Consumo de aire optimizado y eficiencia del flujo de fluidos

Las cámaras de freno de cuña funcionan con una huella física mucho más pequeña y una carrera de varilla de empuje interna más corta que los actuadores de leva S estándar. Debido a que los ángulos de cuña internos están diseñados con precisión para multiplicar la fuerza en una distancia compacta, el volumen de aire comprimido necesario para completar una aplicación completa es considerablemente menor. Este espacio volumétrico reducido reduce el retraso de cumplimiento neumático dentro de la carcasa del actuador, lo que permite una rápida estabilización de la presión durante los ciclos de frenado de alta frecuencia. Conservar el volumen de aire comprimido por evento de aplicación también facilita los ciclos operativos impuestos al compresor del vehículo y a los secadores de aire. Este uso conservador del aire respalda la preservación general de los componentes en las líneas neumáticas del camión-remolque, una consideración operativa esencial para las flotas internacionales que operan bajo estrictos protocolos de seguridad.

Actuación de zapata equilibrada bidireccional

Un conjunto de leva en S único estándar acciona las zapatas de freno desde un único punto de pivote en un lado del tambor, lo que puede provocar una distribución desigual de la fuerza entre las zapatas delanteras y traseras, lo que provoca un desgaste desigual de las pastillas y picos de calor localizados. Muchas configuraciones de frenos de cuña utilizan un diseño de doble cuña, donde se montan dos cámaras de freno de cuña separadas en lados opuestos de la placa de respaldo del freno. Este diseño permite que ambas zapatas de freno se empujen hacia afuera simultáneamente y de manera uniforme contra la cara del tambor. Esta distribución simétrica de la fuerza equilibra las presiones radiales internas, evitando que el tambor de freno se distorsione hasta adoptar una forma ovalada bajo cargas de frenado extremas y manteniendo un umbral de fricción invariable durante todo el ciclo de desaceleración.

Compacidad estructural y soporte logístico global a largo plazo

Más allá de las ventajas mecánicas internas, el perfil compacto y aerodinámico de una cámara de freno de cuña proporciona importantes ventajas para el embalaje de chasis de vehículos pesados modernos. Al eliminar ajustadores de holgura externos, soportes de soporte y ejes largos, la configuración de cuña libera espacio alrededor de los eslabones de suspensión y las juntas de dirección, lo que reduce la masa no suspendida en el extremo de la rueda. Esta reducción de peso protege los sellos y cojinetes de los extremos de las ruedas de una rápida degradación por vibración. Zhejiang Rongzhan Machinery Co., Ltd. utiliza su capacidad de producción estable y su amplia experiencia en exportación para fabricar estos actuadores rentables y de alta eficiencia, cumpliendo con las estrictas dimensiones estructurales y las rigurosas pruebas de control de calidad que exigen los constructores OEM internacionales y los mercados de transporte globales.
